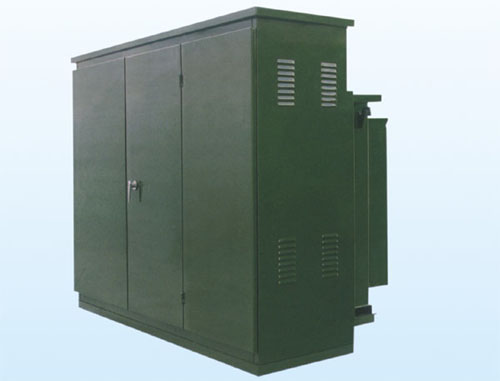

ZGS9-12系列組合式變電站用于10/0.4KV、50HZ的配電系統，變壓器的額定容量為50-1600KVA，廣泛用于城市、住宅小區、廠礦、賓館、醫院、公園、油田、機場、碼頭、鐵路及臨時性設施等戶內外供電場所。
ZGS9-12系列組合式變電站既可用于環網供電的配電系統，也可作為放射式電網的終端供電。
※ 正常使用環境條件
海拔不超過1000m；
環境溫度范圍為：-25~+40℃
戶外風速不超過35m/s
相對濕度：日平均值不大于95%，月平均值不大于90%
安裝地點：
安裝在無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
超出以上正常使用環境條件，用戶可與本廠協商解決。
※ 技術參數
序號 名稱 單位 參數
1 額定電壓 KV 12
2 額定電流 A 630
3 額定頻率 Hz 50
4 額定開斷電流 A 630
5 熱穩定電流 KA 16/2
6 動穩定電流 KA 40
7 滿負荷開斷的次數 次 20
8 機械壽命 次 2000
9 1min工頻耐壓(相間及對地) KV 42
10雷電沖擊水平(相間及對地) KV 75
