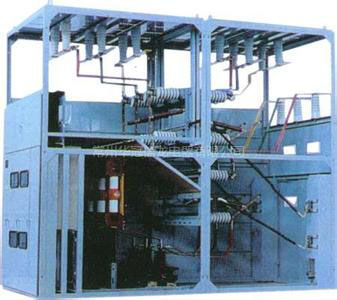

-35□（F）交流固定式金屬封閉開關設備（以下簡稱開關柜）系三相交流50Hz單母線帶旁路母線系統的戶內成套裝置。作為接受和分配35KV的網絡電能之用。
※ 使用環境條件
海拔高度不超過1000m；
周圍空氣溫度不高于+40℃，最低氣溫不低于-10℃，日溫差為15℃；
相對濕度不超過90%（+25℃時）；
沒有火災、爆炸危險、劇烈震動的場所。
（使用環境條件與上述不同者，由用戶和制造廠協商）
※ 技術數據
序號 項目 單位 數據
1 額定電壓 KV 35
2 最高工作電壓 KV 40.5
3 最大額定電流 A 1600
4 額定開斷電流 KA 16 20 25
5 額定關合電流（峰值） KA 40 50 63
6 極限通過電流（峰值） KA 40 50 63
7 4S熱穩定電流（有效值） KA 16 25
8 外形尺寸（寬×深×高）（最大） mm 1818×3800×3650
9 重量（真空斷路器柜） kg 1400-1600
10 動荷重向上 kg 約500 向下 kg 約500
11 保護等級 IP 2X
|
